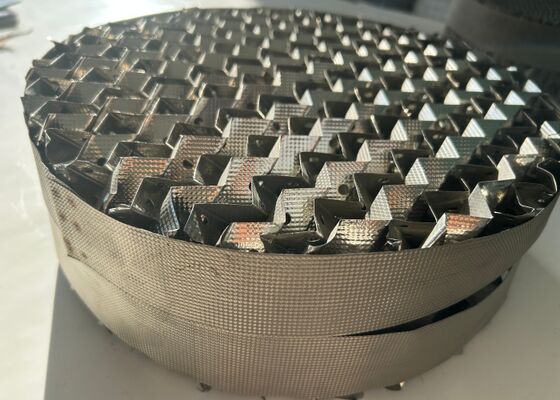

Imballaggio con struttura metallica ondulata SS304 per torri di distillazione
Descrizione dell'imballaggio della struttura metallica ondulata SS304

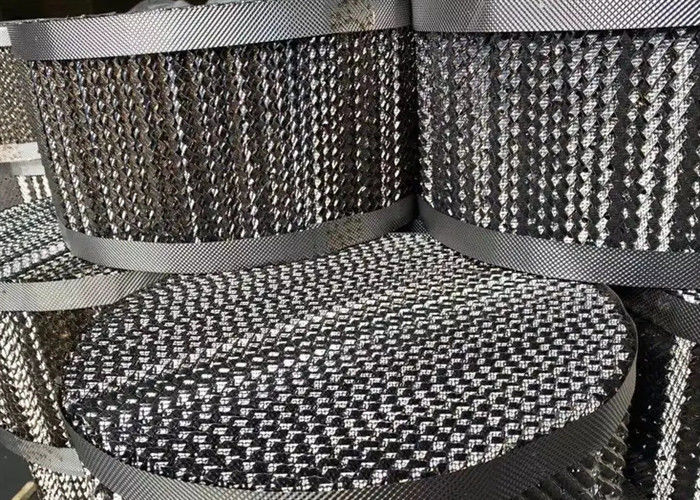

L'imballaggio strutturato in metallo ondulato SS304, noto anche come imballaggio in lamiera ondulata perforata, è assemblato da più pezzi di sottili fogli di acciaio inossidabile 304 stampati con microfori densi e pressati in forme ondulate regolari. Le piastre ondulate adiacenti sono disposte in direzioni inclinate inverse (30° o 45°) e ciascuno strato di imballaggio è impilato trasversalmente a 90° contro lo strato superiore all'interno delle torri di distillazione per formare canali di flusso gas-liquido ordinati e uniformi.
La struttura microporosa sulle superfici delle piastre ottimizza la distribuzione del liquido e la bagnabilità della superficie, eliminando efficacemente il flusso nei canali e nelle pareti all'interno della torre. Realizzata in acciaio inossidabile SS304 di alta qualità, questa baderna strutturata bilancia elevata resistenza meccanica, eccellente resistenza alla corrosione e prestazioni stabili di trasferimento di massa, ampiamente adottata come mezzo di trasferimento di massa centrale per torri di distillazione atmosferica, sotto vuoto e di precisione nella lavorazione chimica.
Scheda Tecnica:
| Parametro |
Specifica |
| Opzioni materiali |
SS304,316L,304L,SS316L |
| Superficie |
125–750 m²/m³ (personalizzabile per esigenze di processo) |
| Caduta di pressione |
10–50 Pa/m (30–50% inferiore rispetto all'imballaggio casuale) |
| HETP (Altezza Equivalente ad una Piastra Teorica) |
0,2–0,5 m (ottimizzato per elevata purezza) |
| Capacità (fattore Cₛ) |
0,05–0,12 m/s (portata elevata) |
| Temperatura operativa |
Da -200°C a +550°C (a seconda del materiale) |
| Resistenza alla corrosione |
Eccellente (316L per ambienti acidi/clorurati) |
| Certificazioni |
ISO9001 |
Specifiche comuni
- Materiale: SS304 (opzionale: SS304L, SS316, SS316L)
- Modelli standard: 125Y, 250Y, 350Y, 500Y, 700Y; Disponibili serie X a bassa perdita di carico
- Spessore della piastra: 0,15 mm–0,25 mm
- Altezza imballo singolo: 50 mm / 100 mm / 200 mm
- Personalizzazioni: diametro torre, altezza imballo, trattamento superficiale su richiesta
Caratteristiche dell'imballaggio della struttura metallica ondulata SS304
- Elevata efficienza di separazione: ampia area superficiale specifica (modelli comuni: 125Y/250Y/350Y/500Y m²/m³), area di contatto gas-liquido sufficiente per ottenere un elevato numero di piastre teoriche per una precisa separazione dei componenti.
- Caduta di pressione estremamente bassa: i percorsi del flusso geometrici regolari riducono la resistenza al flusso del gas, risparmiando il consumo di energia soprattutto per le condizioni di lavoro della distillazione sotto vuoto.
- Elevata capacità di gestione dei liquidi: il design con elevata frazione di vuoto supporta un ampio flusso gas-liquido, adatto per il funzionamento continuo della torre a carico elevato.
- Eccellente distribuzione del liquido: i fori perforati realizzano una doppia distribuzione del liquido grossolana e fine, rafforzano la miscelazione orizzontale del fluido ed evitano il flusso bias del liquido.
- Prestazioni superiori del materiale SS304: resiste all'ossidazione, alla corrosione di acidi deboli e solventi organici, intervallo di temperature di lavoro stabile da -200 ℃ a 400 ℃, durata di servizio durevole, facile pulizia e antivegetativa.
- Dimensioni personalizzabili: possono essere fabbricati in blocchi di imballaggio segmentati circolari corrispondenti a diametri di torre da 150 mm a 12.000 mm, supportando le specifiche personalizzate OEM.
Applicazioni dell'imballaggio per struttura metallica ondulata SS304
Lavorazione petrolchimica:
Distillazione atmosferica/sotto vuoto del petrolio greggio
Colonne di separazione degli aromatici (BTX).
Sistemi di purificazione delle olefine
Unità di recupero solventi
Trattamento del gas:
Contattori amminici per la rimozione dei gas acidi
Torri di disidratazione del glicole
Treni di depurazione GNL
Colonne di assorbimento per la cattura della CO₂
Specialità chimica:
Distillazione farmaceutica ad elevata purezza
Produzione chimica di livello elettronico
Processi di separazione chimica fine
Specialità chimica:
Distillazione farmaceutica ad elevata purezza
Produzione chimica di livello elettronico
Processi di separazione chimica fine
Processo di produzione:
Selezione dei materiali
Leghe di elevata purezza verificate tramite analisi XRF.
Ondulazione di precisione
La formatura idraulica CNC garantisce una precisione dell'angolo di ± 0,5°.
Trattamento superficiale
Elettrolucidatura (Ra ≤0,4μm) o rivestimento in PTFE per resistenza alle incrostazioni.
Controllo qualità
Scansione laser 3D per verifica dimensionale.
Test in nebbia salina (oltre 1.000 ore per le varianti rivestite).
Richiedi campioni con i tuoi parametri operativi per un'analisi di efficienza gratuita!
