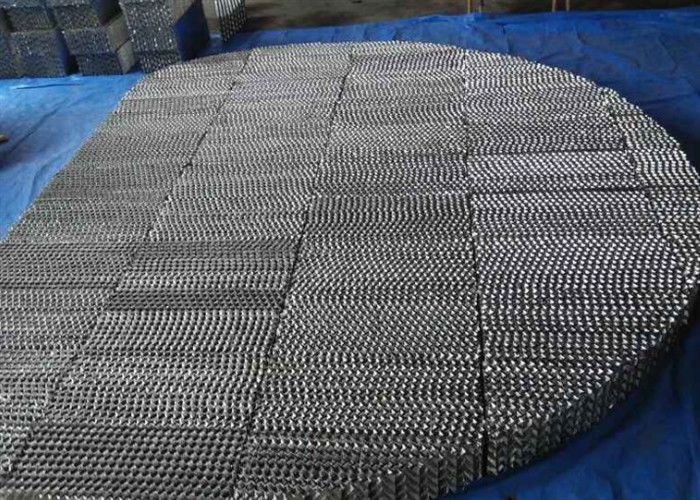

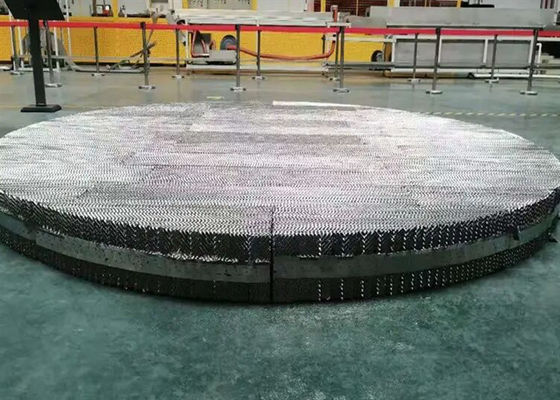

L'imballaggio strutturato in metallo è costituito da una piastra perforata con ondulazione del canale sulla superficie e rimane la caratteristica strutturale dell'imballaggio in garza di filo metallico.
La struttura metallica della torre di imballaggio rafforza la distribuzione uniforme del liquido e la capacità di bagnare la superficie, aumentando così l'efficienza del trasferimento di massa.Gli imballaggi strutturati in metallo presentano una superficie specifica di grandi dimensioni, rapporto vuoto elevato e peso leggero; obliquità del percorso del gas piccola e regolare, bassa caduta di pressione; buona diffusione radiale, sufficiente contatto del gas liquido.
Imballaggi strutturati in metalloVantaggi
| Colonne confezionate |
Colonne a traliccio |
| Una diminuzione della pressione comporta un notevole risparmio di potenza (è possibile una riduzione della potenza superiore al 5%). |
Cadute di pressione maggiori, ma colonne più corte. |
| Capacità di ripiego elevata (possibile fino al 40% della capacità di progetto). |
Limitato utilizzo per un funzionamento efficiente (60-70% della capacità di progetto è tipico). |
| Consente la produzione di argon puro mediante distillazione, eliminando quindi la necessità di una fonte di idrogeno puro. |
Può essere utilizzato per la distillazione ad alta pressione. |
Imballaggi strutturati in metalloVantaggi
1La caduta di pressione dell'imballaggio strutturato è significativa.
Dato che il contatto tra membrana gas-liquido bi-fase nell'imballaggio strutturato è diverso dal contatto di bolla delle due fasi nel vassoio del setaccio,la caduta di pressione della torre di imballaggio è solo 1/4 a 1/6 del vassoio setaccioAd esempio, la resistenza di funzionamento della torre sul pacco strutturato è di 3,5-4,2 kPa, la pressione di funzionamento nella parte inferiore è di soli 35-45 kPa,la torre inferiore sta ancora ancora usando la torre del vassoio del setaccio, e la resistenza di funzionamento non cambia, quindi la pressione di funzionamento della torre inferiore è corrispondentemente ridotta di 0,05 ~ 0,06 MPa, generalmente da 0,44 a 0,48 MPa,in modo che la potenza dell'albero del compressore d'aria possa essere ridotta dal 5% al 7%.
2. Alta efficienza della separazione strutturata degli imballaggi
Più bassa è la pressione di funzionamento della colonna superiore, maggiore è la separazione di ossigeno, azoto e argon, in particolare la separazione di ossigeno e argon.la velocità di estrazione dell'ossigeno può essere aumentata dall'1% al 3%, e la velocità di estrazione dell'argon può essere aumentata del 5%, la pratica ha dimostrato che la velocità di estrazione dell'ossigeno delle apparecchiature di separazione dell'aria ha raggiunto oltre il 99%,e il tasso di estrazione dell'argon ha raggiunto oltre l'80%.
La velocità di estrazione della colonna di distillazione dipende in larga misura dalla quantità di aria di espansione che entra nella colonna superiore, in particolare per la velocità di estrazione dell'argon,quindi l'efficienza isentropico del turboespander e il sovraccarico del sovraccaricatore sono continuamente miglioratiIl rapporto è la chiave per aumentare il tasso di estrazione della colonna di distillazione.
3L' imballaggio normale ha una piccola capacità di contenimento del liquido.
Il volume della colonna di imballaggio strutturato è generalmente solo dell'1% al 6% del volume della colonna, mentre la capacità di contenimento della colonna di setaccio è dell'8% al 10% del volume della colonna.La piccola capacità di contenimento del liquido significa che il liquido rimane nella torre per un breve periodo e la caduta di pressione di funzionamento è piccolaLa torre di imballaggio strutturata può essere progettata nell'intervallo dal 40% al 120%.La produzione di ossigeno della torre superiore dell'impianto di separazione dell'aria di 12000 m3/h di Shanggang NoL'impianto può essere regolato nell'intervallo di 9000~14000mm3/h, e la gamma di carico di esercizio è solo del 75%~117%.
4Il vuoto di imballaggio è grande.
L'imballaggio strutturato ha un rapporto di vuoto superiore al 95%.che sono molto inferiori al rapporto di vuoto dello strato di riempimentoPer lo stesso carico, la torre della torre di seta è più piccola della torre di seta; in generale, l'area della sezione trasversale è solo del 70% circa della torre di seta,che è vantaggioso per le apparecchiature di separazione dell'aria su larga scala.
5. Il tempo di avvio del dispositivo è molto ridotto
Il processo di avvio dell'apparecchiatura di separazione dell'aria non è un'operazione di uscita del prodotto,quindi ridurre il tempo di avvio è uno dei modi per risparmiare energia e ridurre il consumo delle apparecchiature di separazione dell'aria. Il tempo di avvio dell'apparecchiatura di separazione dell'aria si riferisce al tempo necessario per avviare la macchina di espansione fino all'uscita di ossigeno.la quantità di liquido trattenuta durante la rettificazione normale è notevolmente ridotta, e il tempo di avvio dell'impianto di separazione dell'aria è notevolmente ridotto.la quantità di liquido trattenuta durante la rettificazione normale è notevolmente aumentataDopo la discesa, il tempo di avvio dell'impianto di separazione dell'aria si accorcia notevolmente e il tempo di avvio generale dura solo 26-30 ore.
6Il contenuto di ossigeno nella frazione di argon è di circa il 90%.
Per ridurre direttamente a 1~2×10-4% mediante rettificazione criogenica, il numero teorico della piastra della colonna di rettificazione ha bisogno di circa 180 pezzi, la piastra di setaccio ha bisogno di circa 300 pezzi,e la resistenza è fino a circa 100 kPaOvviamente, l'argon grezzo è impossibile scaricare dall'esterno della torre, e l'altezza dell'imballaggio strutturato è di circa 45 m. La resistenza è solo da 14 a 16 kPa,quindi la realizzazione del processo di rettificazione dell'argon completo è possibile.
