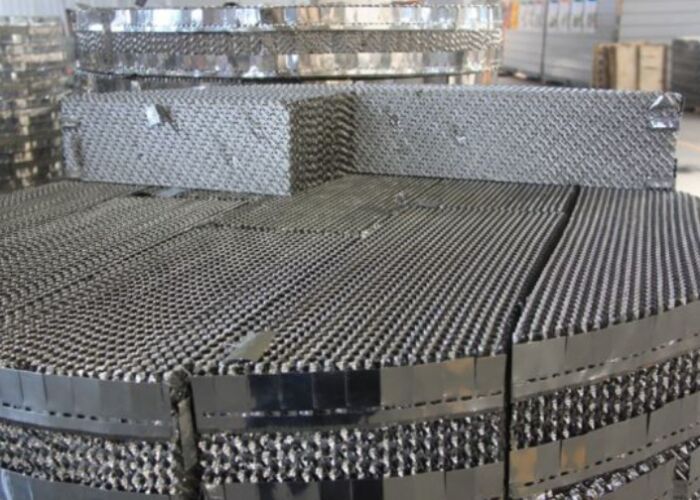

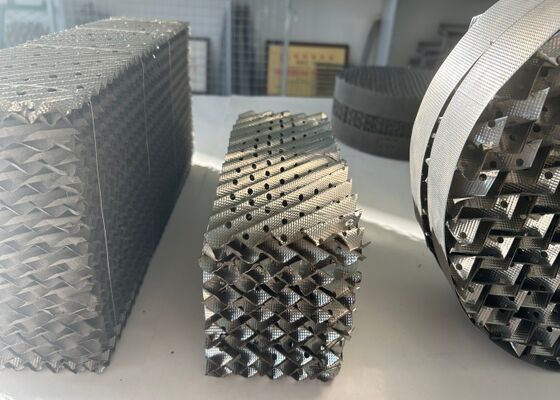

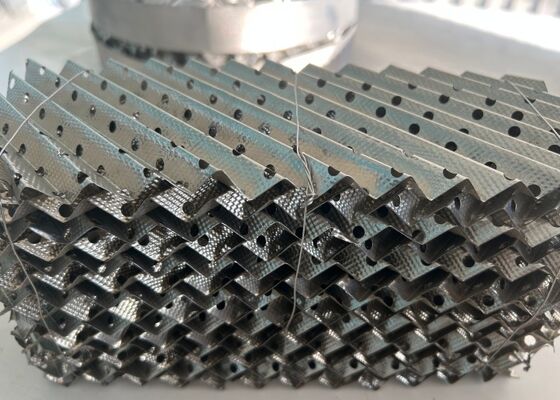

SS304/316 Imballaggi perforati metallici per la distillazione chimica fine e a vuoto
Imballaggio strutturato in metalloIntroduzione
L'imballaggio strutturato in metallo Yuanhai è simile nella costruzione all'imballaggio standard, ad eccezione di una sottile modifica nella geometria della corrugatura nella parte superiore e inferiore di ciascun strato di imballaggio.Questo cambiamento relativamente piccolo nella geometria elimina il cambiamento improvviso nella direzione di flusso delle fasi liquido e vapore all'interfaccia dello strato di imballaggio.
La capacità di imballaggio strutturato convenzionale è limitata dall'interazione del flusso all'interfaccia dello strato in cui il brusco cambiamento di direzione limita la quantità di liquido e vapore che scorrono contro.Come il flusso di liquido diventa limitato dal vapore che scorre verso l'alto, il liquido inizia ad accumularsi all'interfaccia dello strato che aumenta la caduta di pressione e può alla fine portare a inondazioni.
La geometria degli imballaggi strutturati Yuanhai allevia la restrizione del flusso di liquido.le caratteristiche di bassa caduta di pressione dell'imballaggio strutturato sono meglio mantenute durante l'intervallo di funzionamento efficiente dell'imballaggioI vantaggi dell'imballaggio strutturato Yuanhai sono più significativi per imballaggi con dimensioni di crimp di ondulazione più piccole e con superficie superiore.è stato osservato un aumento della capacità fino al 40%.
Imballaggi strutturati in metalloSpecifica tecnica
Le specifiche sono basate sul materiale SS304:
| Articolo |
Superficie/m3 |
Volume libero
% |
P
Pa/m |
Theo. Piatto.
pc/piastra |
Fattore F
m/s(kg/m3)5 |
| SB-125Y |
125 |
98 |
2x10-4 |
Uno a uno.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
Due a due.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
Quattro-quattro.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Imballaggi strutturati in metalloVantaggi
| Colonne confezionate |
Colonne a traliccio |
| Una diminuzione della pressione comporta un notevole risparmio di potenza (è possibile una riduzione della potenza superiore al 5%). |
Cadute di pressione maggiori, ma colonne più corte. |
| Capacità di ripiego elevata (possibile fino al 40% della capacità di progetto). |
Limitato utilizzo per un funzionamento efficiente (60-70% della capacità di progetto è tipico). |
| Consente la produzione di argon puro mediante distillazione, eliminando quindi la necessità di una fonte di idrogeno puro. |
Può essere utilizzato per la distillazione ad alta pressione. |
Imballaggi strutturati in metalloVantaggi
Numero elevato di piastre teoriche, grande flusso e bassa caduta di pressione;
Buone prestazioni con basso carico di lavoro, aumento del numero di piastre teoriche con la diminuzione del carico di gas e quasi assenza di limite inferiore di carico di lavoro;
elevata elasticità di funzionamento;
Nessun effetto di amplificazione evidente;
Soddisfazione dei requisiti delle unità di distillazione a vuoto di precisione elevata e di grandi dimensioni, che forniscono condizioni favorevoli per il sistema di separazione della distillazione, il materiale sensibile al calore e i prodotti di alta purezza.
Imballaggi strutturati in metalloApplicazione
Trasferimento di massa di prodotti chimici sensibili alla temperatura
Corretta distribuzione laterale di liquidi e gas
Recupero dei solventi
Distillazione a batch e continua
Sistemi di caricamento a basso contenuto di liquidi
Fornire i più alti livelli teorici per metro di altezza di imballaggio
Riduzione della tenuta del liquido
Economisare i carichi operativi delle navi
