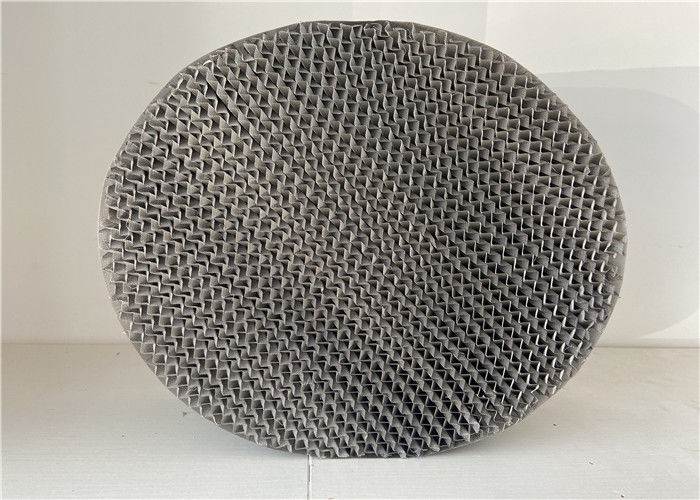

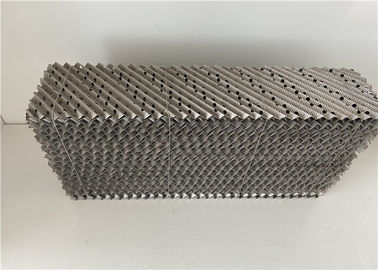

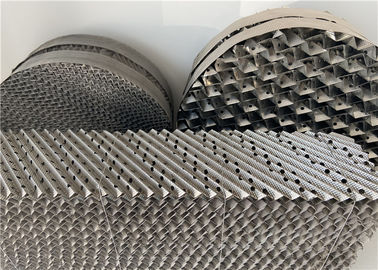

Il piatto ondulato 316L dell'acciaio inossidabile 304 ha strutturato l'imballaggio di colonna 250Y
Introduzione d'imballaggio dell'imballaggio strutturata metallo
L'imballaggio strutturato metallo di Yuanhai è simile nella costruzione all'imballaggio standard, eccezione fatta per una modifica sottile nella geometria dell'ondulazione all'alto ed al basso di ogni strato d'imballaggio. Questo piccolo cambio nella geometria elimina relativamente il cambiamento brusco nella direzione di scorrimento del liquido e le fasi di vapore all'imballaggio mettono a strati l'interfaccia.
La capacità d'imballaggio strutturata convenzionale è limitata da interazione di flusso all'interfaccia di strato in cui il cambiamento direzionale brusco limita la quantità di liquido e di vapore contro-scorrenti. Mentre il flusso liquido è limitato dal vapore verso l'alto-scorrente, il liquido comincia a accumularsi all'interfaccia di strato che aumenta la perdita di pressione e può infine condurre all'inondazione.
La geometria di Yuanhai ha strutturato l'imballaggio allevia la restrizione liquida di flusso. Poiché l'accumulazione prematura di liquido si elimina, le caratteristiche di perdita di pressione bassa dell'imballaggio strutturato sono mantenute meglio in tutto il raggio d'azione cient del ffi di e dell'imballaggio. I benefici di Yuanhai hanno strutturato l'imballaggio sono più significativi per la più piccola dimensione della piegatura di ondulazione, il più alto imballaggio di area. Secondo stile dell'imballaggio e dell'applicazione, fino ad un aumento di 40% nella capacità è stato osservato.
Caratteristica tecnica d'imballaggio strutturata metallo
La specificazione è basata su materiale SS304:
| Oggetto |
³ di superficie di Aream2/m |
Volume libero
% |
P
Pa/m |
Theo. piatto
pc/plate |
Fattore F
m/s (³) di kg/m 0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2,6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1,8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3,5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3,5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2,2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Vantaggi d'imballaggio strutturati metallo
| Colonne a riempimento |
Colonne di Trayed |
| La perdita di pressione più bassa conduce ai risparmi di energia significativi. (Il rapporto di riproduzione più maggior di di 5% del potere è possibile.) |
Goccia ad alta pressione, ma più brevi colonne. |
| Alta capacità di diniego. (Giù a 40% della capacità di progettazione è possibile.) |
Diniego limitato per l'operazione efficiente. (60-70% della capacità di progettazione è tipico.) |
| Permette alla produzione pura dell'argon tramite distillazione, quindi eliminando l'esigenza di una fonte pura dell'idrogeno. |
Può essere usato per distillazione ad alta pressione. |
Metal i vantaggi d'imballaggio strutturati
1. La perdita di pressione dell'imballaggio strutturato è significativa
2. Alta efficienza della separazione d'imballaggio strutturata
3. L'imballaggio regolare ha una piccola capacità di tenuta liquida
4. La lacuna regolare dell'imballaggio è grande
5. Il tempo startup del dispositivo notevolmente è accorciato
6. Il tenore di ossigeno nella frazione dell'argon è circa 90%.
Applicazione d'imballaggio strutturata metallo
1. Disaeratori dell'acqua di mare
2. Perification del gas di scarico, essiccazione e gas, absorbors solubili in acqua dei solventi
3. Produzione di H2S e dell'HCl
4. Separazione dell'aria
5. Estrattori
6. Vuoto e fractionator atmosferico del petrolio greggio
7. Pressione negativa, pressione normale ed operazione di pressurizzazione
8. Estrazione liquida
9. L'acqua dell'etilene estigue la torre
