Gli ss 304 Metal 250Y d'imballaggio strutturato 500Y per distribuzione del liquido del gas

Gli ss 304 Metal l'imballaggio strutturato per la distribuzione di 250Y gassoso-liquido 500Y

Introduzione d'imballaggio dell'imballaggio strutturata metallo

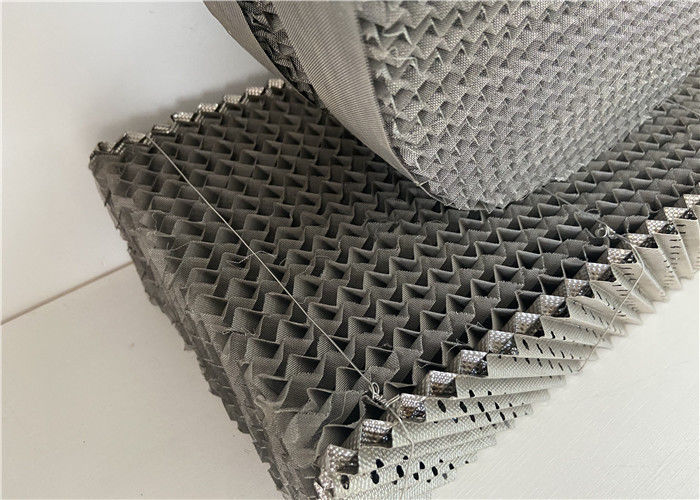

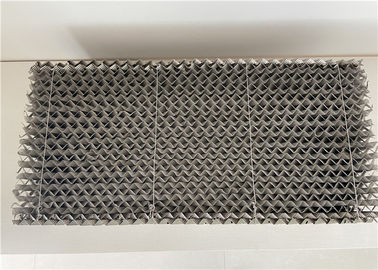

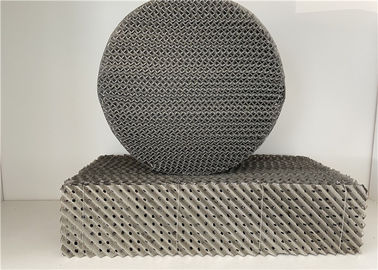

Metal l'imballaggio strutturato è fatto del piatto perforato con ondulazione del canale su superficie e della caratteristica della struttura di resti dell'imballaggio della garza del nastro metallico.

L'imballaggio della torre della costruzione metallica rinforza l'abilità liquida uniforme di bagnatura della superficie e di distribuzione, che aumenta l'efficienza di trasferimento di massa. Metal l'imballaggio strutturato ha caratteristica di superficie specifica grande, del livello di rapporto di vuoto e della luce del peso; Intossichi l'obliquità del percorso piccola e regolare, minimo di perdita di pressione; Diffusione radiale buona, contatto liquido del gas sufficiente.

Applicazione d'imballaggio strutturata metallo

disaeratori dell'acqua 1.Sea

perification del gas 2.Waste, essiccazione e gas, absorbors solubili in acqua dei solventi

3.HCL e produzione di H2S

separazione 4.Air

5.Strippers

6.Vacuum e fractionator atmosferico del petrolio greggio

pressione 7.Negative, pressione normale ed operazione di pressurizzazione

estrazione 8.Liquid

l'acqua 9.Ethylene estigue la torre

Vantaggi d'imballaggio strutturati metallo

1. La perdita di pressione dell'imballaggio strutturato è significativa

Poiché il contatto bifase gassoso-liquido della membrana nell'imballaggio strutturato è differente dal contatto di ribollimento delle due fasi nel vassoio del setaccio, la perdita di pressione della torre imballata è soltanto 1/4 - 1/6 del vassoio del setaccio. Per esempio, la resistenza di funzionamento della torre sull'imballaggio strutturato è kPa 3.5-4.2, la pressione di esercizio al fondo è kPa soltanto 35-45, la torre più bassa è ancora ancora facendo uso della torre del vassoio del setaccio e la resistenza di funzionamento non è cambiata, in modo dalla pressione di esercizio della torre più bassa è ridotta corrispondentemente in 0,05~ 0,06 MPa, generalmente 0,44 - 0,48 MPa, di modo che il potere dell'asse del compressore d'aria può essere ridotto di 5% - 7%.

2. Alta efficienza della separazione d'imballaggio strutturata

Più bassa la pressione di esercizio della colonna superiore, maggior la separazione di ossigeno, azoto e l'argon, particolarmente la separazione di ossigeno e l'argon. Generalmente, la velocità di estrazione di ossigeno può essere aumentata di 1% - 3% e la velocità di estrazione dell'argon può essere aumentata di 5%. 10%, la pratica ha provato che la velocità di estrazione dell'ossigeno dell'attrezzatura della separazione dell'aria ha raggiunto più di 99% e la velocità di estrazione dell'argon ha raggiunto più di 80%.

La velocità di estrazione della colonna di distillazione dipende in larga misura dalla quantità di aria di espansione che entra nella colonna superiore, particolarmente per la velocità di estrazione dell'argon, in modo dall'efficienza isoentropica del turboexpander e sovralimentare della sovralimentazione sono migliorati continuamente. Il rapporto è la chiave ad aumentare la velocità di estrazione della colonna di distillazione.

3. L'imballaggio regolare ha una piccola capacità di tenuta liquida

Il volume della colonna a riempimento strutturata è generalmente soltanto 1% - 6% del volume di colonna, mentre la capacità di tenuta della colonna del setaccio è 8% - 10% del volume di colonna. La piccola capacità di tenuta liquida significa che il liquido resta nella torre per un breve periodo e la goccia di pressione di esercizio è piccola, che è utile all'operazione della condizione di lavoro variabile. La torre d'imballaggio strutturata può essere progettata nell'ordine di 40% - 120%. La produzione dell'ossigeno della torre superiore della pianta della separazione dell'aria 12000m3/h della pianta di no. 5 di Shanggang può essere regolata all'interno della gamma di 9000~14000mm3/h e la gamma del peso complessivo a pieno carico è soltanto 75%~117%.

4. La lacuna regolare dell'imballaggio è grande

L'imballaggio strutturato ha un rapporto di vuoto di più di 95%. Nella torre del vassoio del setaccio, l'area del piatto di orifizio rappresenta 80% della sezione della torre ed il rapporto di apertura è 8% - 12%, che sono molto che il rapporto di vuoto dello strato del riempitore. Per lo stesso carico, la torre della torre imballata è più piccola della torre del setaccio; la sezione trasversale è generalmente soltanto circa 70% della torre del setaccio, che è vantaggiosa per l'attrezzatura su grande scala della separazione dell'aria.

5. Il tempo startup del dispositivo notevolmente è accorciato

Il processo cominciante dell'attrezzatura della separazione dell'aria non è l'operazione di uscita del prodotto, in modo da accorciare il tempo di avviamento è uno dei modi risparmiare l'energia e ridurre il consumo dell'attrezzatura della separazione dell'aria. Il tempo di avviamento dell'attrezzatura della separazione dell'aria si riferisce al tempo richiesto per avviare la macchina di espansione all'uscita dell'ossigeno. Dopo il completamento dell'imballaggio, la quantità di liquido tenuta durante la rettifica normale notevolmente è ridotta ed il periodo start-up della pianta della separazione dell'aria notevolmente è accorciato. Dopo che l'imballaggio convenzionale è utilizzato nella torre superiore, la quantità di liquido tenuta durante la rettifica normale notevolmente è aumentata. Dopo la discesa, il periodo start-up della pianta della separazione dell'aria notevolmente è accorciato ed il tempo start-up generale richiede soltanto 26 - 30 ore.

6. Il tenore di ossigeno nella frazione dell'argon è circa 90%.

Per ridurrsi direttamente a 1~2×10-4% tramite la rettifica criogenica, il numero di piatto teorico dei bisogni della colonna della rettifica circa 180 pezzi, dei bisogni del piatto del piatto di setaccio circa 300 pezzi e della resistenza spetta al kPa circa 100. Ovviamente, l'argon grezzo è è impossible da scaricare l'esterno della torre e l'altezza dell'imballaggio strutturato è circa 45m. La resistenza è soltanto kPa 14 - 16, in modo dalla realizzazione del processo completo dell'argon della rettifica è possibile.
