Medi di separazione termica ad alta capacità per imballaggi industriali a metallo ondulato

Imballaggio ondulato industriale in metallo - supporti di separazione termica ad alta capacità

Visualizzazione del prodotto:

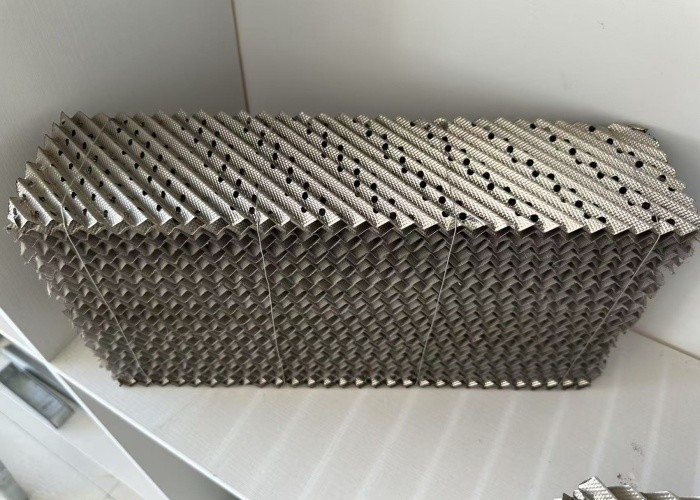

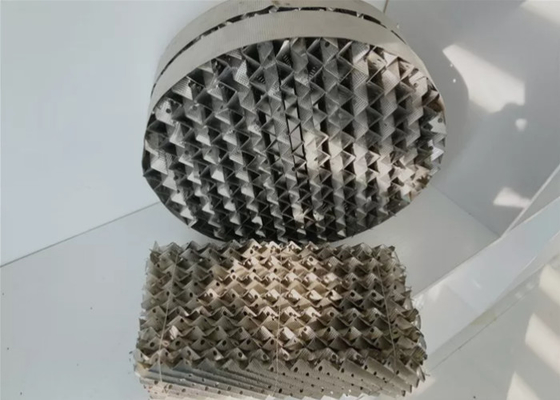

Il nostro imballaggio ondulato in metallo industriale è progettato per un trasferimento di massa ad alta efficienza in processi di separazione impegnativi.questo imballaggio strutturato offre un eccezionale contatto vapore-liquido mantenendo un basso calo di pressione rendendolo ideale per la distillazione, assorbimento e colonne di stripping in applicazioni petrolchimiche, farmaceutiche e ambientali.

Fogli tecnici:

Caratteristiche:

1Efficienza superiore di trasferimento di massa

• L'elevata superficie (250-750 m2/m3) massimizza il contatto interfacciale
• L'angolo ottimizzato di ondulazione (45°-60°) migliora la distribuzione del liquido
• Fasi teorici fino a 5-8 per metro a seconda della configurazione

2. Operazione ad alta capacità

• Fattore di capacità (Cs) di 0,05-0,12 m/s riduce i requisiti di diametro della colonna
• Punto di inondazione 15-20% superiore rispetto all'imballaggio casuale
• Fattori F fino a 3,5 Pa0·5

3. Costruzioni durevoli

• Disponibile in acciaio inossidabile 304/316/410
• Leghe speciali (Hastelloy®/Monel®) su richiesta
• 0Lo spessore del foglio da.1-0.2 mm bilancia la resistenza e l'efficienza

4- Vantaggi operativi

• Caduta di pressione 30-50% inferiore rispetto ai vassoi
• HETP inferiore a 150 mm per separazioni taglienti
• Riduce i costi energetici del 20-40% rispetto all'imballaggio convenzionale

Applicazioni:

1Industria petrolchimica

• Frazionamento del greggio
• Colonne di separazione della nafta
• Purificazione dell'etilene glicolo

2.La lavorazione chimica

• Assorbimento del gas acido (CO2/H2S)
• Torri di recupero dei solventi
• Distillazione chimica fine

3.Ambiente

• Sistemi di rimozione dei COV
• Dispositivi per la depurazione delle acque reflue
• Desolforazione dei gas di combustione

4- Farmaceutico

• Distillazione con solvente di alta purezza
• Concentrazione di olio essenziale
• Colonne di separazione API

Processo di produzione:

1Selezione del materiale

• Scoli di acciaio inossidabile di precisione laminati a freddo
• Verifica dello spessore a ultrasuoni (± 0,005 mm)

2. Formazione corrugativa

• Presse idrauliche a controllo CNC con ripetibilità < 0,05 mm
• Tolleranza d'angolo ± 0,5°

3Trattamento superficiale

• Elettropolito (Ra≤0,4μm per la resistenza all'inquinamento)
• Rivestimento PTFE facoltativo per servizi acidi

4. Assemblea

• Impilazione robotica con precisione di allineamento di 0,1 mm
• Saldatura laser delle lastre terminali (penetrazione completa)

5Controllo della qualità

• Scansione 3D per la verifica della geometria
• Prova del flusso in colonna pilota (simulazione 1:1)
• Certificazione dei materiali

FAQ:

D: A cosa serve questo imballaggio?
R: Aiuta a separare liquidi e gas nelle torri chimiche (come la raffinazione del petrolio o il trattamento dell'acqua).

D: Quali materiali sono disponibili?
R: Lo standard è l'acciaio inossidabile (304/316), ma offriamo anche metalli speciali per sostanze chimiche dure.

D: L'installazione è difficile?
R: Nessun viene fornito in sezioni facili da impilare con istruzioni.

D: Posso avere un campione?
R: Sì piccoli campioni disponibili per la valutazione.

Perché scegliere il nostro imballaggio?
Disegni personalizzati: modelli di corrugatura su misura per il vostro processo.

Supporto tecnico: modellazione dei CFD per la previsione delle prestazioni.

Richiedi campioni con i tuoi parametri operativi per un'analisi di efficienza gratuita!
