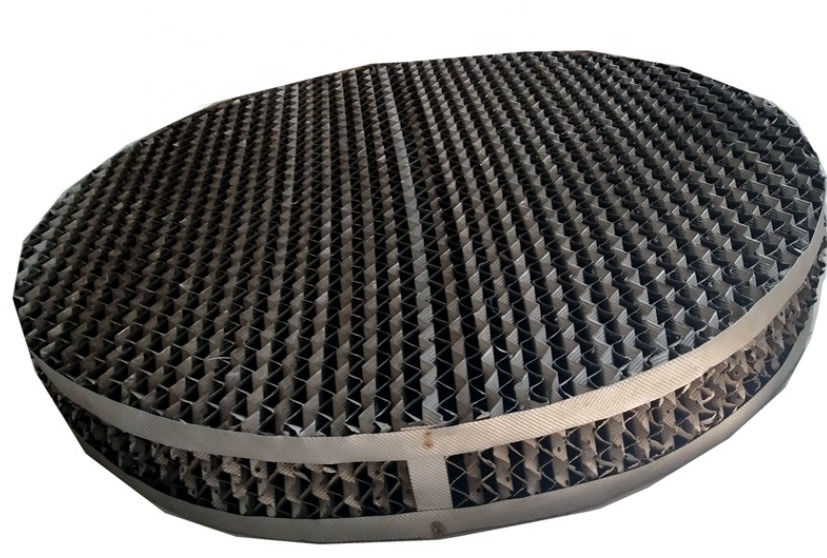

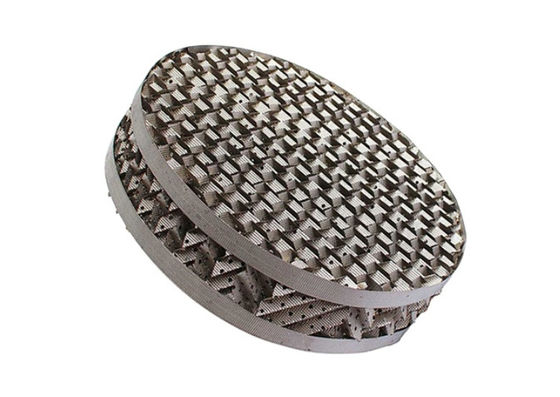

Imballaggio di colonna ondulato di distillazione 304 500bx del metallo di acciaio inossidabile

Un imballaggio ondulato di 304 metalli di acciaio inossidabile per la colonna di distillazione 500BX

Il metallo ha perforato la descrizione d'imballaggio ondulata

L'imballaggio strutturato metallo è un genere di imballaggio sistemato ed impilato conformemente alla geometria uniforme nella torre. La geometria di intera sezione della torre è regolare, simmetrica ed uniforme ed il percorso gassoso-liquido di flusso è specificato, che riduce il fenomeno di flusso del canale e di flusso della parete e la perdita di pressione può essere molto piccola. Nell'ambito della stessa perdita di costo energetico e di pressione, può fornire l'area più specifica che l'imballaggio casuale e raggiunge l'efficienza di trasferimento e del trasferimento di calore di più alta massa nello stesso volume. Allo stesso tempo, dovuto l'uniformità, regolarità e simmetria della sua struttura, quando hanno la stessa area specifica come imballaggio casuale, il suo rapporto di vuoto ed il cambiamento continuo è più grande e la sua capacità d'elaborazione completa è molto più grande della torre del vassoio e della torre d'imballaggio casuale. Dopo progettazione, la fabbricazione, l'installazione e l'operazione attente di internals della torre (quale il distributore commerciale gassoso-liquido), l'effetto industriale di amplificazione non è ovvio. Negli ultimi decenni, l'imballaggio strutturato è stato ampiamente usato nell'industria chimica di molte torri in fine, nell'industria di profumo, nella raffinazione dell'olio, in fertilizzante, nell'industria petrochimica ed in altri campi. La nostra società pricipalmente produce e fornisce due generi di imballaggio strutturato metallo, il piatto di orifizio ondulato ha strutturato l'imballaggio e rete l'imballaggio strutturato.

Il metallo ha perforato l'introduzione d'imballaggio ondulata del dettaglio

Il metallo ha perforato i parametri d'imballaggio ondulati

Il metallo ha perforato la caratteristica d'imballaggio ondulata

1. La perdita di pressione dell'imballaggio strutturato è significativa

Poiché il contatto bifase gassoso-liquido della membrana nell'imballaggio strutturato è differente dal contatto di ribollimento delle due fasi nel vassoio del setaccio, la perdita di pressione della torre imballata è soltanto 1/4 - 1/6 del vassoio del setaccio. Per esempio, la resistenza di funzionamento della torre sull'imballaggio strutturato è kPa 3.5-4.2, la pressione di esercizio al fondo è kPa soltanto 35-45, la torre più bassa è ancora ancora facendo uso della torre del vassoio del setaccio e la resistenza di funzionamento non è cambiata, in modo dalla pressione di esercizio della torre più bassa è ridotta corrispondentemente in 0,05~ 0,06 MPa, generalmente 0,44 - 0,48 MPa, di modo che il potere dell'asse del compressore d'aria può essere ridotto di 5% - 7%.

2. Alta efficienza della separazione d'imballaggio strutturata

Più bassa la pressione di esercizio della colonna superiore, maggior la separazione di ossigeno, azoto e l'argon, particolarmente la separazione di ossigeno e l'argon. Generalmente, la velocità di estrazione di ossigeno può essere aumentata di 1% - 3% e la velocità di estrazione dell'argon può essere aumentata di 5%. 10%, la pratica ha provato che la velocità di estrazione dell'ossigeno dell'attrezzatura della separazione dell'aria ha raggiunto più di 99% e la velocità di estrazione dell'argon ha raggiunto più di 80%.

La velocità di estrazione della colonna di distillazione dipende in larga misura dalla quantità di aria di espansione che entra nella colonna superiore, particolarmente per la velocità di estrazione dell'argon, in modo dall'efficienza isoentropica del turboexpander e sovralimentare della sovralimentazione sono migliorati continuamente. Il rapporto è la chiave ad aumentare la velocità di estrazione della colonna di distillazione.

3. L'imballaggio regolare ha una piccola capacità di tenuta liquida

Il volume della colonna a riempimento strutturata è generalmente soltanto 1% - 6% del volume di colonna, mentre la capacità di tenuta della colonna del setaccio è 8% - 10% del volume di colonna. La piccola capacità di tenuta liquida significa che i soggiorni liquidi nella torre per un breve periodo e nella goccia di pressione di esercizio è piccoli, che è utile all'operazione della condizione di lavoro variabile. La torre d'imballaggio strutturata può essere progettata nell'ordine di 40% - 120%. La produzione dell'ossigeno della torre superiore della pianta della separazione dell'aria 12000m3/h della pianta di no. 5 di Shanggang può essere regolato all'interno della gamma di 9000~14000mm3/h e la gamma del peso complessivo a pieno carico è soltanto 75%~117%.

4. La lacuna d'imballaggio regolare è grande

L'imballaggio strutturato ha un rapporto di vuoto di più di 95%. Nella torre del vassoio del setaccio, l'area del piatto di orifizio rappresenta 80% della sezione della torre ed il rapporto d'apertura è 8% - 12%, che sono molto che il rapporto di vuoto dello strato del riempitore. Per lo stesso carico, la torre della torre imballata è più piccola della torre del setaccio; in generale, la sezione trasversale è soltanto circa 70% della torre del setaccio, che è vantaggiosa per l'attrezzatura su grande scala della separazione dell'aria.

5. Il tempo di partenza del dispositivo notevolmente è accorciato

Il processo cominciante dell'attrezzatura della separazione dell'aria non è l'operazione di uscita del prodotto, in modo da accorciare il tempo di avviamento è uno dei modi risparmiare l'energia e ridurre il consumo dell'attrezzatura della separazione dell'aria. Il tempo di avviamento dell'attrezzatura della separazione dell'aria si riferisce al tempo richiesto per avviare la macchina di espansione all'uscita dell'ossigeno. Dopo il completamento dell'imballaggio, la quantità di liquido tenuta durante la rettifica normale notevolmente è ridotta ed il periodo di partenza della pianta della separazione dell'aria notevolmente è accorciato. Dopo che l'imballaggio convenzionale è utilizzato nella torre superiore, la quantità di liquido tenuta durante la rettifica normale notevolmente è aumentata. Dopo la discesa, il periodo di partenza della pianta della separazione dell'aria notevolmente è accorciato ed il tempo di partenza generale richiede soltanto 26 - 30 ore.

6. Il tenore di ossigeno nella frazione dell'argon è circa 90%.

Per ridurrsi direttamente a 1~2×10-4% tramite la rettifica criogenica, il numero di piatto teorico della colonna della rettifica ha bisogno di circa 180 pezzi, il piatto del piatto di setaccio ha bisogno di circa 300 pezzi e la resistenza spetta al kPa circa 100. Ovviamente, l'argon grezzo è è impossible da scaricare fuori della torre e l'altezza dell'imballaggio strutturato è circa 45m. La resistenza è soltanto kPa 14 - 16, in modo dalla realizzazione del processo completo dell'argon della rettifica è possibile.

Il metallo ha perforato l'applicazione d'imballaggio ondulata

1. Rettifica atmosferica e rettifica di vuoto, campi di applicazione simili all'imballaggio della garza del nastro metallico e tecnologia speciale come richiesta dell'imballaggio di titanio o di alluminio della garza.

2. Sostituendo l'imballaggio casuale e migliorare alcune torri del vassoio negli stati del approprite.

3. Assorbimento che reqiring resisitance e distillazione bassi con la pompa di calore.

Manifestazione di produzione

Profilo aziendale

1. È la vostra società un produttore o una società per azioni?
Siamo un produttore situato nella contea di Anping, Cina.
2. Avete destra dell'inport-esportazione?
Sì, facciamo. La nostra fabbrica è stata certificata come impresa di importazioni-esportazioni.
3. Che cosa è il vostro modo di pagamento?
30% in anticipo e 70% prima della consegna da T/T, WESTERN UNION, L/C o negoziato.
4. Come circa il vostro imballaggio?
Dentro e poi abbiamo imballato solitamente in materia plastica scatola di legno fuori.
5. quanto tempo è la vostra consegna?
I solitamente 10-20 giorni dopo che l'ordine ha confermato, conciliare la quantità ha ordinato.
6. È campione disponibile?
Sì, i piccoli pezzi di campione sono disponibili nella nostra società.
