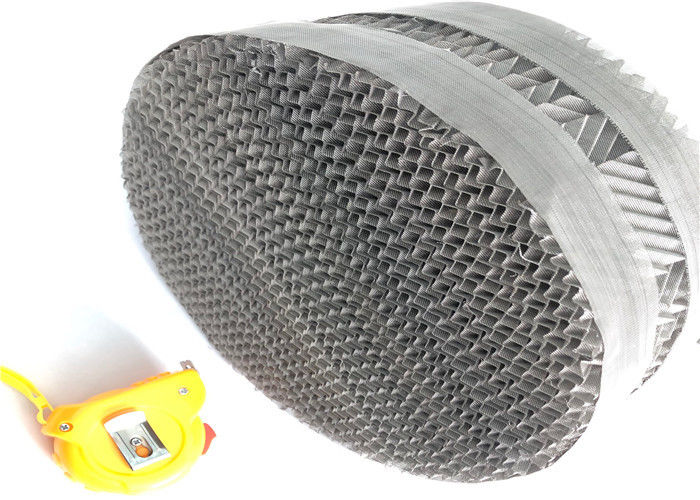

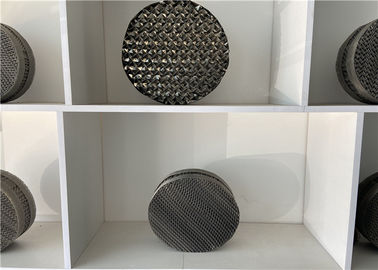

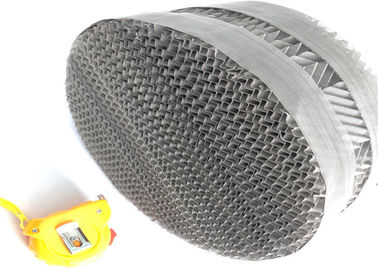

Il gas 125Y liquido degli ss 304 ha strutturato l'imballaggio nella colonna di distillazione

Distribuzione di Gauze Structured Tower Packing For del cavo degli ss 304 di gas 125Y liquido

Il metallo ha strutturato l'introduzione d'imballaggio

L'imballaggio strutturato comprende l'imballaggio strutturato tricottato, l'imballaggio strutturato del calibro di cavo, l'imballaggio ondulato del piatto perforato del metallo.

Knitted ha strutturato l'imballaggio è fatto dai fili multipli di cavo fine che sono tricottati insieme in un modello tubolare e poi sono uniti ed arrotolati o messi a strati per fornire una struttura tridimensionale del picco e delle valli. Il cavo fine del multi-filo fornisce un'alta area. Questo imballaggio strutturato è adatto per le applicazioni cui richieda l'alta efficienza di separazione con una perdita di pressione più bassa, come, distillazioni del prodotto di elevata purezza e solvente e recupero di sottoprodotto.

L'imballaggio strutturato del calibro di cavo è fabbricato dalla garza specialmente tessuta del cavo che è premuta nei piatti lisci, perforato uniformemente, ondulato ed impilato con le ondulazioni nelle direzioni alterne. Questa costruzione promuove il gas intimo/contatto liquido. L'imballaggio strutturato tessuto con di alta efficienza di separazione, è utilizzato in prodotti farmaceutici e nei prodotti chimici fini.

L'imballaggio ondulato del piatto perforato del metallo è fatto dal piatto perforato con ondulazione del canale su superficie. È formato dagli strati verticali di metallo ondulato con l'angolo dell'ondulazione invertita in strati adiacenti per formare una struttura aperta con il canale di flusso propenso. L'imballaggio presenta i vantaggi quali capacità elevata, la resistenza bassa, l'alta efficienza di Massachussets-trasferimento e la forte resistenza all'insudiciamento. È ampiamente usato nelle operazioni di unità come la rettifica, l'assorbimento e l'estrazione.

1. La perdita di pressione dell'imballaggio strutturato è significativa

Poiché il contatto bifase gassoso-liquido della membrana nell'imballaggio strutturato è differente dal contatto di ribollimento delle due fasi nel vassoio del setaccio, la perdita di pressione della torre imballata è soltanto 1/4 - 1/6 del vassoio del setaccio. Per esempio, la resistenza di funzionamento della torre sull'imballaggio strutturato è kPa 3.5-4.2, la pressione di esercizio al fondo è kPa soltanto 35-45, la torre più bassa è ancora ancora facendo uso della torre del vassoio del setaccio e la resistenza di funzionamento non è cambiata, in modo dalla pressione di esercizio della torre più bassa è ridotta corrispondentemente in 0,05~ 0,06 MPa, generalmente 0,44 - 0,48 MPa, di modo che il potere dell'asse del compressore d'aria può essere ridotto di 5% - 7%.

2. Alta efficienza della separazione d'imballaggio strutturata

Più bassa la pressione di esercizio della colonna superiore, maggior la separazione di ossigeno, azoto e l'argon, particolarmente la separazione di ossigeno e l'argon. Generalmente, la velocità di estrazione di ossigeno può essere aumentata di 1% - 3% e la velocità di estrazione dell'argon può essere aumentata di 5%. 10%, la pratica ha provato che la velocità di estrazione dell'ossigeno dell'attrezzatura della separazione dell'aria ha raggiunto più di 99% e la velocità di estrazione dell'argon ha raggiunto più di 80%.

La velocità di estrazione della colonna di distillazione dipende in larga misura dalla quantità di aria di espansione che entra nella colonna superiore, particolarmente per la velocità di estrazione dell'argon, in modo dall'efficienza isoentropica del turboexpander e sovralimentare della sovralimentazione sono migliorati continuamente. Il rapporto è la chiave ad aumentare la velocità di estrazione della colonna di distillazione.

3. L'imballaggio regolare ha una piccola capacità di tenuta liquida

Il volume della colonna a riempimento strutturata è generalmente soltanto 1% - 6% del volume di colonna, mentre la capacità di tenuta della colonna del setaccio è 8% - 10% del volume di colonna. La piccola capacità di tenuta liquida significa che i soggiorni liquidi nella torre per un breve periodo e nella goccia di pressione di esercizio è piccoli, che è utile all'operazione della condizione di lavoro variabile. La torre d'imballaggio strutturata può essere progettata nell'ordine di 40% - 120%. La produzione dell'ossigeno della torre superiore della pianta della separazione dell'aria 12000m3/h della pianta di no. 5 di Shanggang può essere regolato all'interno della gamma di 9000~14000mm3/h e la gamma del peso complessivo a pieno carico è soltanto 75%~117%.

4. La lacuna d'imballaggio regolare è grande

L'imballaggio strutturato ha un rapporto di vuoto di più di 95%. Nella torre del vassoio del setaccio, l'area del piatto di orifizio rappresenta 80% della sezione della torre ed il rapporto d'apertura è 8% - 12%, che sono molto che il rapporto di vuoto dello strato del riempitore. Per lo stesso carico, la torre della torre imballata è più piccola della torre del setaccio; in generale, la sezione trasversale è soltanto circa 70% della torre del setaccio, che è vantaggiosa per l'attrezzatura su grande scala della separazione dell'aria.

5. Il tempo di partenza del dispositivo notevolmente è accorciato

Il processo cominciante dell'attrezzatura della separazione dell'aria non è l'operazione di uscita del prodotto, in modo da accorciare il tempo di avviamento è uno dei modi risparmiare l'energia e ridurre il consumo dell'attrezzatura della separazione dell'aria. Il tempo di avviamento dell'attrezzatura della separazione dell'aria si riferisce al tempo richiesto per avviare la macchina di espansione all'uscita dell'ossigeno. Dopo il completamento dell'imballaggio, la quantità di liquido tenuta durante la rettifica normale notevolmente è ridotta ed il periodo di partenza della pianta della separazione dell'aria notevolmente è accorciato. Dopo che l'imballaggio convenzionale è utilizzato nella torre superiore, la quantità di liquido tenuta durante la rettifica normale notevolmente è aumentata. Dopo la discesa, il periodo di partenza della pianta della separazione dell'aria notevolmente è accorciato ed il tempo di partenza generale richiede soltanto 26 - 30 ore.

6. Il tenore di ossigeno nella frazione dell'argon è circa 90%.

Per ridurrsi direttamente a 1~2×10-4% tramite la rettifica criogenica, il numero di piatto teorico della colonna della rettifica ha bisogno di circa 180 pezzi, il piatto del piatto di setaccio ha bisogno di circa 300 pezzi e la resistenza spetta al kPa circa 100. Ovviamente, l'argon grezzo è è impossible da scaricare fuori della torre e l'altezza dell'imballaggio strutturato è circa 45m. La resistenza è soltanto kPa 14 - 16, in modo dalla realizzazione del processo completo dell'argon della rettifica è possibile.

Il metallo ha strutturato l'applicazione d'imballaggio

• Prodotti chimici fini.
• Recupero solvente.
• Raffinazione del prodotto chimico.
• Rettifica atmosferica.
• Rettifica di vuoto.
